1. Inleiding

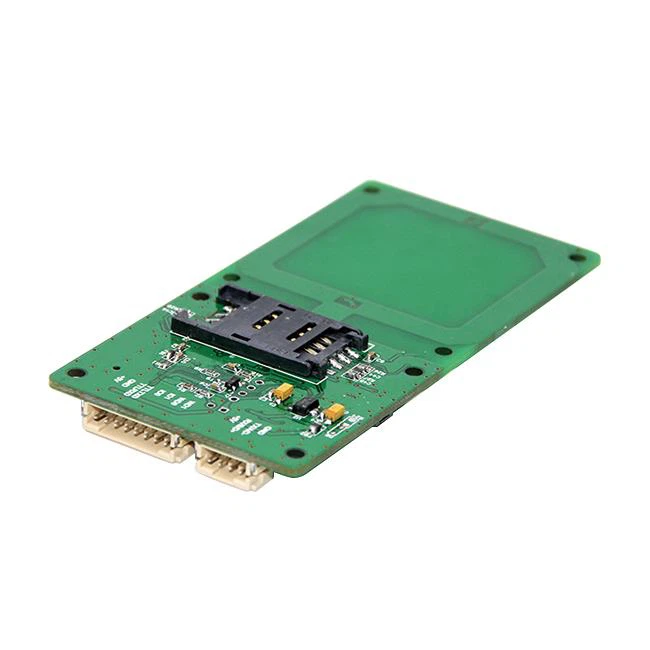

RCR-334 X is een krachtige ingebouwde RFID-kaart lezer schrijver module, kunnen lezen en schrijven Mifare1 (S50 en S70), ISO 14443A, B, ISO 15693 serie kaart en SAM kaart, voorzien van RS232/USB /TTLinterface.
Belangrijke mededeling: RCR-334 X is volledig compatibel voor RFM-130, RFM-131, RFM-132 en RFM-133
3. functies
● RF kaart lezen/schrijven, conform ISO14443A & B & ISO15693
●Low stroomverbruik, eenvoudige bediening, klein formaat
● Met de functie van lezen/schrijven van data opslagruimte
● 13,56 MHz werking frequentie
● Seek kaart automatisch
●RS232/USB/TTL interface-optie
●Distance:type A: 0 ~ 8 cm, type B: 0 ~ 5cm、ISO15693: 0 ~ 10 cm
●Dimension:100 mm (L) x 50 mm (W) x 10 mm (H)
4. interfaces
Hoofdmenu J1(6*2.0mm)
Gebruikt voor RS232 en USB-communicatie, Pin Definitiebeschrijving:
Pin1---GND
Pin2---VCC (DC + 5V)
Pin3---GND
Pin4---RS232. RX of RS485. B of USB. D +
Pin5---RS232. TX of RS485. A of USB. D-
Pin6---GND
1.2.2 uitgebreide interface J2(8*2.0mm)
Gebruikt voor TTL communicatie, Pin Definitiebeschrijving:
Pin1---VCC (DC + 5V)
Pin2---GND
Pin3---TTL. RXD
Pin4---TTL. TXD
Pin5---GPIO0
Pin6---GPIO1
Pin7---Wiegand.D0
Pin8---Wiegand.D1
Opmerking: RFID-kaart lezer schrijver modulekan gemakkelijk in opkomst, toegangscontrole, openbaar vervoer, consumptie en andere terminal systemen worden ingesloten.
